WebRTC介绍

WebRTC 由用于 Web 实时通信的 JavaScript API 和一组通信协议构成，支持网络上的任何已连接设备成为 Web 上潜在的通信端点。WebRTC 已成为线上通信及协作服务的基石。

2021 年 1 月 26 日，万维网联盟（W3C）和互联网工程任务组（IETF）宣布，Web 实时支持多种服务的通信（WebRTC）现在已成为官方标准，可将音频和视频通信带到 Web 上的任何位置。

W3C也正在研究将WebRTC运用到物联网设备、会议视频加密、机器学习实时处理音视频等方面，所以学习和掌握WebRTC是很有必要，关注前沿技术有助于我们提升自己，也能将更优秀的方案运用到我们的项目当中。

WebRTC 标准文档

WebRTC中文网

WebRTC架构

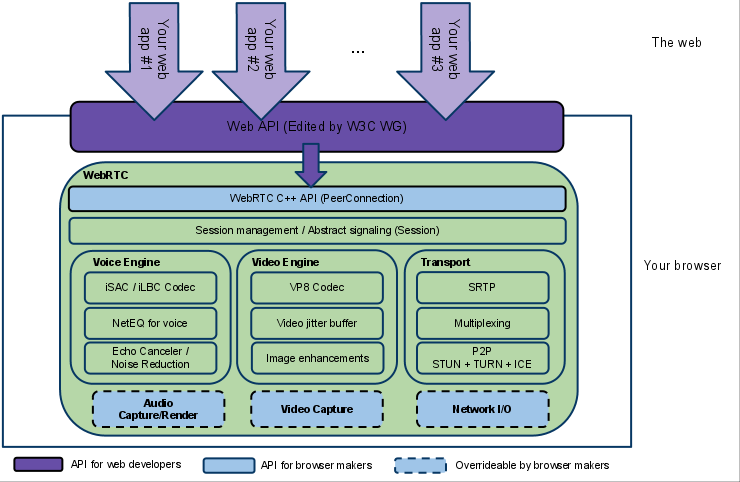

WebRTC架构图

如上图WebRTC的框架包含视频解密编码等，从开发者的角度，初步学习只需要关注紫色的实线框部分，即通过调用Web API实现通信功能。目前FireFox、Chrome等主流浏览器都集成了WebRTC的API，绿色和蓝色实线框部分都属于浏览器厂商需要关注的内容，而蓝色虚线框部分则是服务器厂商需要关注的部分。

关于WebRTC架构的Session管理层、C++ API层、音视频编码层等具体技术，这里就不详细介绍了。

WebRTC通信层原理介绍

实时传输安全协议SRTP

所谓SRTP，即安全实时传输协议(Secure Real-time Transport Protocol)，其是在实时传输协议(Real-time Transport Protocol)基础上所定义的一个协议，旨在为单播和多播应用程序中的实时传输协议的数据提供加密、消息认证、完整性保证和重放保护。

媒体协商SDP

媒体协商是通过对比音视频通信双方所支持的协议，在建立通信之前选择双方或者多方都支持的通信协议。

举例：A端支持VP8编码协议和H.264协议(mp4)，B端支持VP9协议和H.264协议，那么两者需要建立通信，只能选用H.264进行视频编码解码。

网络协商Candidate

建立端到端通信的双方，需要能够进行IP通信协议的支持，构建持久化连接。当双方其中一方不满足条件，则无法建立连接。常见两种通信方案STUN和TURN。STUN和TURN服务器可由开源项目cotum构建。

STUN

当通信双方都具备公网IP和通信端口时，能够建立P2P通信网络，媒体流传输按照P2P方式传输，通信质量只与通信双方的带宽有关。

很多场景不具备构建P2P网络的条件，当通信一端处于局域网内，不具备公网IP，或者同IP下端口资源分配完毕，无法提供通信端口时，STUN无法构建P2P网络通信。NAT无法成功分配IP的情况不少见。

TURN

TURN是STUN/RFC5389的一个扩展，主要提供了Replay功能。如果终端在NAT之后，无法进行对等的通信直接通信，这是就可以通过公网服务器作为中继，对数据进行一个转发。该转发协议被称为TURN协议。

可参考VPN架构、MQTT架构理解。

ICE

ICE是一个框架，该框架整合了STUN和TURN协议。开源项目cotum同样集成了STUN和TURN协议。

信令服务器(Singnal Server)<–媒体协商+网络协商

上面讲解了构建实时音视频通信通道的协商内容，这个协商过程就需要通过信令服务器进行数据交互，转发对方的媒体信息和网络信息。

举个例子：A端和B端开始视频通话之前，需要在客户端APP/网站WEB向对方提交通话请求并发送媒体协商和网络协商的数据，由服务器转发协商数据到对方终端，双方才互有对方的信息，构建音视频通信通道。这个APP/WEB就是信令服务器。

因此信令服务器是不局限于开发语言、设备类型、应用类型的。

sequenceDiagram
# 准备连接
Peer A->>Singnal Server: connect
Peer B->>Singnal Server: connect
# 发送媒体协商，其实已经开始Nat，这里省略
Peer A->>Singnal Server: Send Offer SDP
Singnal Server->>Peer B: Replay Offer SDP
Peer B->>Singnal Server: Send Answer SDP
Singnal Server->>Peer A: Replay Answer SDP
# 媒体协商成功，进行网络协商，向中继服务器连接，如果STUN运行则返回到响应信息里面，TURN亦然
Peer A->>TURN Server: ICE Request
TURN Server-->>Peer A: onIceCandidate
# 向B端发送网络协商信息
Peer A->>Singnal Server: Send ICE Candidate
Singnal Server->>Peer B: Replay ICE Candidate
Peer B->>Peer B: AddIceCandidate
# B端向中继服务器连接，获取网络协商信息
Peer B->>TURN Server: ICE Request
TURN Server-->>Peer B: onIceCandidate
# 向A端发送网络协商信息
Peer B->>Singnal Server: Send ICE Candidate
Singnal Server->>Peer A: Replay ICE Candidate
Peer A->>Peer A: AddIceCandidate

# 发送流媒体
Peer A->>Peer B: Send Media
Peer A->>Peer A: onAddStream
Peer B->>Peer B: onAddStream
Peer B->>Peer A: Send Media

Web API

基础API

  1. RTCPeerConnection接口代表一个由本地计算机到远端的 WebRTC 连接。该接口提供了创建，保持，监控，关闭连接的方法的实现。
  2. RTCPeerConnection.createOffer()创建SDP offer信息的函数。
  3. RTCPeerConnection.setLocalDescription() 设置本地 SDP 描述信息。
  4. RTCPeerConnection.setRemoteDescription() 设置远程 SDP 描述信息，即对方的SDP信息。
  5. RTCPeerConnection.createAnswer() 创建SDP answer信息的函数。
  6. RTCIceCandidate() 构建ICE的网络信息对象。
  7. RTCPeerConnection.addIceCandidate() 添加对方的ICECandidate信息。

Web MDN强烈建议使用Adapter.js补充库。以确保网站或 Web 应用程序的兼容性。

打开麦克风和摄像头

目前主流的浏览器都支持了getUserMedia获取媒体流，具体API和属性查询MDN，不进行赘述。

1
2
3
4
5
6
7
navigator.mediaDevices.getUserMedia({
    video: true,
    audio: true
  }).then(stream => {
    // do something.
    // VideoHtmlElement = stream;
  })

创建RTC连接

1
2
3
4
5
6
7
const _pc = new RTCPeerConnection({
    iceServers: [
      {
        urls: ['stun:stun.stunprotocol.org:3478']
      }
    ]
  })

添加onicecandidate回调函数

当RTCPeerConnection生成offer SDP或者生成Answer SDP的时候，会自动向iceServers设置的stun/turn服务器获取nat信息，即ice格式的网络信息。

需要将获取到的candidate信息和通信对方进行交换，完成P2P连接。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
const _pc = new RTCPeerConnection({
    iceServers: [
      {
        urls: ['stun:stun.stunprotocol.org:3478']
      }
    ]
  })
_pc.onicecandidate = e => {
    if (e.candidate) {
      // 通过信令服务器交互网络信息
      console.log('candidate', JSON.stringify(e.candidate));
    }
  }

添加ontrack回调函数

当RTCPeerConnection完成握手之后，ontrack回调函数获取对方传输过来的媒体流。在这里处理媒体流。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
const _pc = new RTCPeerConnection({
    iceServers: [
      {
        urls: ['stun:stun.stunprotocol.org:3478']
      }
    ]
  })
_pc.onicecandidate = e => {
    if (e.candidate) {
      console.log('candidate', JSON.stringify(e.candidate));
    }
  }

_pc.ontrack = e => {
    // do something.
    // VideoHtmlElement = e.streams[0];
  }

将本地视频流添加到RTC

localStream来自getUserMedia回调函数。

1
2
3
4
5
6
localStream.getTracks().forEach((track, index) => {
    if (localStream) {
      _pc.addTrack(track, localStream)
      console.log('将本地视频流添加到RTC', track);
    }
  });

创建SDP offer

1
2
3
4
5
6
7
8
9
10
_pc.createOffer({
    offerToReceiveAudio: true,
    offerToReceiveVideo: true
  })
    .then((sdp) => {
      console.log('Offer', JSON.stringify(sdp));
      pc.setLocalDescription(sdp);  // 设置成本地描述信息
    }).catch((err) => {
      console.log(err);
    });

创建SDP answer

1
2
3
4
5
6
7
8
9
10
11
pc.createOffer({
    offerToReceiveAudio: true,
    offerToReceiveVideo: true
  })
    .then((sdp) => {
      console.log('Offer', JSON.stringify(sdp));
      pc.setLocalDescription(sdp); // 设置成本地描述信息
    }).catch((err) => {
      console.log(err);

    });

注意：这里是模拟双方通信的api操作，详情见DEMO。

设置远程SDP信息

1
2
3
const remoteSdp = JSON.parse(remoteDesc.value!.value);
_pc.setRemoteDescription(new RTCSessionDescription(remoteSdp));
console.log('成功设置远程描述信息', remoteSdp);

手动获取输入的话，会发现有多个IceCandidate，一般优先输入 udp的局域网地址进行本地测试即可。或者全部添加。

内容总结

只要完成上面部分的内容，就足够搭建出1v1的视频通信程序，可见WebRTC的使用还是非常方便的。并且WebRTC也是低延迟的第一梯队。

通过上面的内容学习，可见WebRTC最大的优点，是可以进行端对端通信，这是什么概念呢，对网络不熟悉的朋友可能无法理解。我们平时看直播、听广播、刷抖音都是非端对端通信，而是在中间通过媒体服务器进行推流才能获取内容的，假如服务器瘫痪了，正在接收的音视频也会因此中断。端对端，即P2P则无需中间服务器，直接通信传输，音视频质量只与自身网络质量有关。

当前WebRTC架构中我们了解到了，WebRTC并非不需要服务器，媒体协商和网络协商都需要信令服务器完成，STUN/TURN服务器则是获取自身的外网通信地址，或者无法P2P时进行转发。

在本文中主要讲解了基于STUN的1v1 WebRTC通信的原理和实现。而实际应用中，大多数会出现多人通信的场景，比如会议室、游戏语音、你画我猜等。在多人通信中，主要有Mesh、MCU、SFU三种架构，并且各有优缺点，由于WebRTC本身主要是端对端通信的协议，多人通信架构相对传统架构来说，没有长处。

传统RTMP、RTSP、HLS等推流协议架构成熟，能够轻松应用CDN进行媒体分发，对服务器压力小，支持并发高，能轻松达到千万级同时访问，编码解码压力小，如果是这些传统应用场景，建议还是使用推流协议完成。反之，如果是局域网会议、一对一电话通话、共享屏幕、远程控制、白板共享等网络并发小、需要低延迟、自身宽度条件好的情况，使用WebRTC能够快速开发、并且效果更好。

关于多人通信的WebRTC结构，下篇文章再介绍了。
